  712A モニター/ボルテージ・プロセッサー :

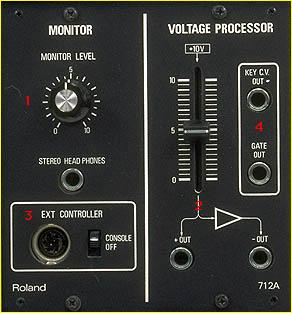

item6 ヘッドフォン・モニター,直流電圧を供給するボルテージ・プロセッサー,キーボード CV/ゲート信号の切り替え/出力ジャックが装備されたモジュール。

■MONITOR = モニター


1.MONITOR LEVEL = モニター・レベル/ジャック

 711Aアウトプット・モジュールのLRの出力信号が内部結線されている。ただし,このサイトに掲載しているものでは右端2つの VCA の出力が接続されている。

■VOLTAGE PROCESSOR=ボルテージプロセッサー


2.VOLTAGE PROCESSOR = ボルテージ・プロセッサー

 0 ~ ±10V の直流電圧を供給する。地味なモジュールだが、あると大変重宝する。

 たとえば VCO のピッチを極端に低くしたい場合にはボリュームを 10 まで上げ, -OUT から出力される -10V の電圧を VCO に送ればピッチを 10 オクターブ下げることができる。

 また +OUT から +10V の電圧を取り出し,これをフット・ボリュームに接続し,そのアウトをさらに VCF や LFO などに送ってフィルターやビブラート・スピードをフット・ボリュームでコントロールするなどの応用ができる。

VCOのモジュレーション・インにボルテージ・プロセッサーの+の電圧をつなぎピッチを上げていく。次にボルテージ・プロセッサーの-の電圧をつなぎピッチを下げていく


■EXT CONTOROLLER = 外部コントローラー・イン


3.外部コントローラー切り替えスイッチ

◆CONSOLE = コンソール

 正面の DIN コネクターに接続した外部キーボードの CV/ゲートはメイン・コンソールに,リア・パネルに接続したメイン・キーボードの CV/ゲートは,その他のブロックに送られる。

◆OFF = オフ

 外部キーボードはオフになり,リア・パネルに接続したメイン・キーボードが全てのブロックに CV/ゲートを供給する。


4.KEY C.V.OUT/GATE OUT = キーボードCV/ゲート・アウト

 リア・パネルに接続したメイン・キーボードの CV/ゲートが出力される。リア・パネルに何も接続していなければ,各ブロックに CV/ゲートを供給する入力端子としても(無理やり)使用できる。
