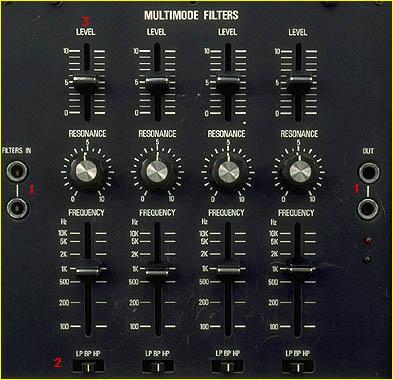

ローパス・フィルター/バンドパス・フィルター/ハイパス・フィルターの 3 つに切り替えられる 4 つのマルチモード・フィルター。
1.FILTERS IN/OUT = フィルター・イン/アウト
2 つずつあるフィルター・イン/アウト。
2 つのインにつながれた信号は,ミキシングされてフィルターに送られる。
2.LP/BP/HP = フィルター特性切り替えスイッチ
それぞれのフィルターの特性をローパス・フィルター/バンドパス・フィルター/ハイパス・フィルターに切り替えられる。フィルターのカットオフ・フレケンシー範囲は 20 Hz ~ 20 KHz ,カットオフ・フレケンシー特性は 12 dB/oct。
3.FREQUENCY/RESONANCE/LEVEL = カットオフ・フレケンシー/レゾナンス/レベル
各フィルターのパラメーター調整ボリューム。出力に信号がくると緑の LED が,そのレベルが 13V p-p を超えると赤の LED が点灯する。
4つのフィルターのパラメーターを色々に動かし、鋸歯状波の音に変化をつけてみる
ホワイト・ノイズにピークをつけ、ハイ・ハット・サウンドを作ってみる
|
|
|
 |
 |
 |
 |
