外部の信号音(楽器音や人声等)を拾い,それを解析してピッチ CV,エンベロープ信号,ゲート信号を取り出す。

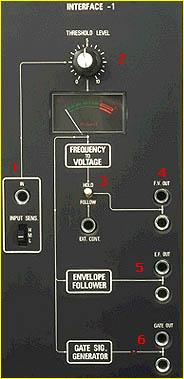

1.IN/INPUT SENS = 入力ジャック/インプット・センス・スイッチ
楽器音やマイクを接続するジャック。レベル・スイッチの H はマイク用(×1000),M/L はライン信号接続時に使用。
2.THRESHOLD LEVEL/VU METER = スレッショルド・レベル/VUメーター
インプット・センス・スイッチとスレッショルド・レベル・ボリュームを調整して VU メーターが 0 dB 付近で振れるようセットする。
3.HOLD/FOLLOW,EXT CONT = ホールド/フォロー・スイッチ,外部コントロール
◆ホールド
外部コントロールに +5V 以上の電圧が入った瞬間に入力されている信号音のピッチを,CV に変換し F.V.アウトから出力する。CV に変換し F.V.アウトから出力する。
◆フォロー
入力されている信号のピッチを常に CV に変換して F.V.アウトから出力する。
ただし,入力信号のレベルが -10dB 以下になると,その瞬間のピッチCV をホールドして出力する。
4.F.V.OUT = F.V.(周波数→電圧)アウト
入力信号のピッチを CV に変換して出力するジャック。F.V.は Frequency to Voltage(周波数→電圧)の略。
5.E.F.OUT = エンベロープ・フォロワー・アウト
入力信号の,音量変化を CV に変換して出力する。
6.GATE OUT = ゲート・アウト
入力信号が -10dB 以上になると +15V のゲート信号を出力する。
左チャンネルにボーカル、右チャンネルにその信号のF.V.アウトをVCOに送ったサウンド
左チャンネルにボーカル、右チャンネルにその信号のF.V.アウトをVCOに、E.F.アウトをVCFに送ったサウンド
|
