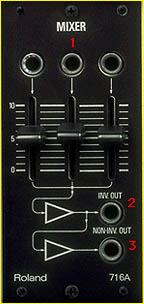

  716A ミキサー :

item6 標準仕様で 2 個の 716A が搭載されている。オーディオ/CV の両方をミックスできる。

 このミキサーは入力信号間で交流・直流(AC/DC)を問わず加算/減算が行える。アンプとしての増幅機能はなく,ボリュームを 10 にすると入力信号レベルと出力信号レベルが等しくなるユニティになるように設計されている。


1.SIG IN = 入力ジャック&ボリューム

 入力ジャックと,入力電圧レベルを調整するボリューム。


2.INV OUT = 反転出力ジャック

 ミックスされた信号のプラス/マイナスが上下逆になって出力される。


3.NON INV OUT = 非反転出力ジャック

 ミックスされた信号はそのまま出力される

2つのLFOの信号をミックスし、反転/非反転の出力を2つのVCOに送り、それぞれを左右に定位させてみる
