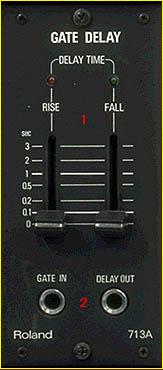

  713A ゲート・ディレイ :

item6 入力にはいったゲート信号を一定時間遅らせて出力する。


1.DELAY TIME RISE/FALL = ライズ/フォール・タイム

 ゲート信号が +5V 以上になると,ライズ・タイムで設定した時間の後にアウトの電圧が +15V になる。その後,入力ゲート信号が 0V になると,フォール・タイムで設定した時間の後にアウトの電圧が 0V になる。ボリュームの設定のし方が悪いと何の反応もなくなる。


2.GATE IN/DELAY OUT = ゲート・イン/ディレイ・アウト

 遅延させたいゲート信号の入力と遅延させた信号の出力。
