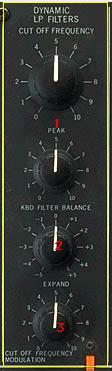

ダイナミック・ローパス・フィルター(=VCF)と,フィルター・コントロール信号のミキサー。
1.CUTOFF FREQUENCY/PEAK = カットオフ・フレケンシー/ピーク
ローパス・タイプ VCF のカットオフ・フレケンシーとピークはレゾナンスと同じ。ピークは10にしても自己発振はしない。
カットオフ・フレケンシーを上下に動かしながら、ピークのボリュームを0~10に上げてい
2.KBD FILTER BALANCE = キーボード・フィルター・バランス
ボリュームを上げると,弾いた音程に追従してフィルターも大きく開き,音域による音色の違いが少なくなる。マイナスにすると,高い音域にいくほど音色が柔らかくなっていくサウンドが作れる。
上降する音階を弾きながら、キーボード・フィルター・バランスを-10~+10にする
3.EXPAND = エクスパンド
エンベロープ・モディファイアーの信号でカットオフ・フレケンシーを動かす度合いをコントロールする。
エクスパンドを0~10に上げながら演奏
|
|
|
|
|
|
|
