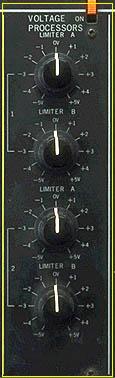

ボルテージ・プロセッサー :
2つのボルテージ・プロセッサー。
フット・ボリュームを接続した場合に,そのペダルによる CV カーブを変更したり,パッチによって音作りをしたとき,内部の電圧幅の違いによる動作の異常を補正することができる。
PS や MS シリーズではパッチ・ベイがあるにもかかわらず各モジュールの電圧幅が統一されていない。たとえばオシレターの CVインは±3V なのにフィルターの CVインは±5V , VCA の CVインは 0 ~ + 5V のようになっている。そこで,こういった不統一を解決するのがボルテージ・プロセッサーのモジュールなのである。
このモジュールは入力電圧がマイナスのとき(リミッターB)とプラスのとき(リミッターA),それに対応して出力電圧をどのようにするかを決めることができる。たとえば,リミッターA を - 5(V)に,リミッターB を + 5(V)にセットしてボルテージ・プロセッサーにホイールの電圧を送る。すると,出力には上下反対の電圧が出てくる(ホイールを上げると低い電圧,下げると高い電圧)。
