概要:
楽器について

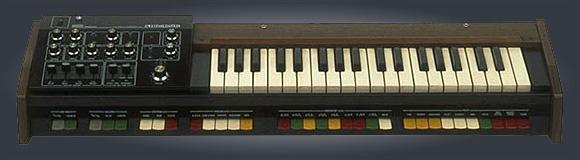

1973 年春に創業 2 年目だった ROLAND から発表されたモノフォニック・シンセサイザー。自分で音作りができるパネルと,プリセット・スイッチの両方をもつ機種。
バンド系の人にもオルガン・ユーザーにも使えるようにという発想で作られている。
当時の定価
本体:15万円,スタンド(PL-1):1万5千円
フットボリューム(FV-1):6千5百円,フットスイッチ(DP-1):千5百円
仕様:
(当時のカタログより転載しているため,用語の違う言葉があります)
●37 鍵(F スケール)
トランスポーズ切替スイッチにより音域がオクターブ上下。
●プリセットタブレット - 10 チューバ,トランペット,サキソホーン,フルート,クラリネット,オーボエ,バイオリン,ベースギター,ハープシコード,ピアノ
●音源(Voltage Controlled Oscillator)音域:9オクターブ
1)コンビネーションタブレット - 9 32' 鋸歯状波,16' 矩形波,16' パルス波,8' 矩形波,8' パルス波,8' 鋸歯状波,4' 鋸歯状波,2' 矩形波,ノイズ
2)モジュレーションタブレット - 3
ビブラート,ディレイ,サイン波/矩形波切替
ビブラートデップスコントロール(V.C.O. モジュレーション) - 1
ピッチコントロール - 1
グライドスイッチ - 1
ポルタメントタイム - 1
ポルタメントスイッチ - 1
トランスポーズ切替スイッチ(L/M/H) - 1
●音色(Voltage Controlled Frequency)
1)スペクトラムタブレット - 3 グロウル,ワウ,A.D.S.R
2)センシティビティーコントロール - 3 グロウル,ワウ,A.D.S.R
3)フィルターレゾナンスコントロール - 2 カットオフ・フレケンシー,レゾナンス
●音量(Voltage Controlled Amplifier)
1)エンベロープタブレット A.D.S.R.,スローアタック,スタッカート,パーカッション,ホールド
2)モジュレーションタブレット - 2 トレモロ,サイン波/鋸歯状波切替
3)トレモロデップスコントロール (AMP.モジュレーション) - 1
●その他
1)エンベロープコントロール - 4 アタック,ディケイ,サスティン,レリース
2)モジュレーションジェネレーター - 2 鋸歯状波レート,サイン波/矩形波レート
3)ノイズジェネレーターボリューム - 1
4)ノイズ切替スイッチ(ホワイト/ピンク) - 1
5)ランダムノートスイッチ - 1
6)ボリューム - 1
7)チューニング - 1
8)アウトプットジャック - 1
9)アウトプットレベル切替スイッチ
10)グライドジャック - 1
11)V.C.F. コントロールジャック - 1
12)電源電圧切替器 - 1
13)電源電圧 AC100V,117V,220V,250V. 50/60Hz
14)消費電力 6VA
15)寸法 865(巾)×260(奥行)×150(高さ)mm
16)重量 12 kg(本体のみ)
17)付属品 2.5 m 接続コード(ピンプラグアダプター付き) 譜面立て
パネル:
フロント・パネル:
パネルには左上から2つのモジュレーション・ジェネレーター(LFO),ピンク/ホワイトの切り替え可能なノイズ・ジェネレーター,ランダム・ノート・スイッチ,グライド・ボタン,ピッチ・ボリューム,トレモロ・デプス,ビブラート・デプス,VCF センス,ポルタメント,エンベロープ・ジェネレーター,VCF,ボリューム,トランスポーズ・スイッチがついている。
また,鍵盤手前のタブレット・スイッチは左から,アンプ・モジュレーション(トレモロ),フレケンシー・モジュレーション(ビブラート),VCF のエンベロープ・セレクト,VCA のエンベロープ・セレクト,VCO の波形セレクト,10 個のプリセットが並んでいる。
リア・パネル:
リア・パネルにはチューニング・ボリューム,グライド,VCF,アウトプットのジャック,アウトプットのレベル切り替えスイッチ,電源電圧セレクターがついている。
|
