Juno-6 はこんな音

item8

  概要/仕様 :

概要:

楽器について

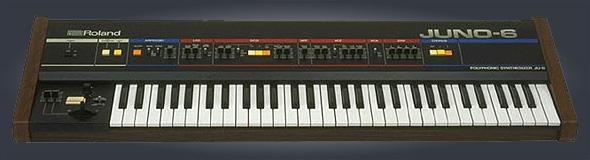

 1982 年に発売された,6 ボイスのポリフォニック・シンセサイザー。 ROLAND で初めて DCO(Digital Controlled Oscillator)を採用した機種。


当時の定価

 本体価格:16万9千円


仕様:

●鍵盤:61 鍵,5 オクターブ,C スケール

●DCO:

 LFO モジュレーション

 パルス・ワイズ・モジュレーション

 PWM モード・スイッチ(ENV/MANUAL/LFO)

 パルス・ウェーブ(ON/OFF)

 のこぎり波(ON/OFF)

 サブ・オシレター(ON/OFF)

 サブ・オシレター・レベル

 ノイズ・レベル

●HPF:

 カットオフ・フレケンシー

●VCF:

 カットオフ・フレケンシー(10 Hz ~ 20 KHz)

 レゾナンス(0 ~ 自己発振)

 ENV モジュレーション

 ポラリティー・スイッチ(ノーマル,インバート)

 LFO モジュレーション

 キー・フォロー(0 ~ 100%)

●VCA:

 コントロール信号選択スイッチ(ENV,GATE)

●ENV:

 アタック・タイム(1 ms ~ 3 s)

 ディケイ・タイム(2 ms ~ 12 s)

 サスティン・レベル(0 ~ 100%)

 リリース・タイム(2 ms ~ 12 s)

●LFO:

 レート(0.3 Hz ~ 20 Hz)

 トリガ・モード・スイッチ(AUTO/MAN)

 ディレイ・タイム(0 ~ 1.5 s)

●コントローラー:

 ボリューム

 オクターブ・トランスポーズ(DOWN/NORMAL/UP)

 LFOトリガ・ボタン

 ベンド・センス(DCO,VCF)

 ベンダー・レバー

●アルペジオ:

 モード(UP/UP & DOWN/DOWN)

 レンジ(1/2/3)

 レート(1.5 Hz ~ 50 Hz)

 アルペジオ(ON/OFF)

●ホールド:

 (ON/OFF)

●キー・トランスポーズ:

●コーラス:

 モード・ボタン(OFF/1/2)

●リア・パネル:

 アウトプット・ジャック(モノ,ステレオ)

 アウトプット・レベル(L:-30 dBm/M:- 15 dBm/H:0 dBm)

 ヘッドフォン・ジャック(ステレオ)

 VCF コントロール・ジャック(FV-200)

 ペダル・ホールド・ジャック(DP-2)

 アルペジオ・クロック・インプット・ジャック(1 ステップ/1 パルス=+ 2.5V 以上)

 チューン(±50 セント)

●外形寸法:

 1060(W)×113(H)×378(D)mm

●消費電力:

 20W

●付属品:

 2.5 m接続コード(2 本)


パネル:

フロント・パネル:

 フロント・パネルは左からキー・トランスポーズ/ホールド・スイッチ,アルペジェーター,LFO,DCO,ハイパス・フィルター,VCF,VCA,ENV,コーラスに分かれている。また鍵盤左にはベンダーや LFOトリガー・ボタン等のコントローラーがついている。

 アルペジェーターにはアルペジオ・モード・スイッチや音域切り替え,アルペジオ・スピードを決めるレート等がある。LFO にはレート,ディレイ,LFOトリガー・モードがある。DCO にはモジュレーション関係,波形セレクト・スイッチ類,パルス・ワイズ関係のスイッチ/ボリュームや,サブ・オシレター,ノイズのボリュームがある。 VCF にはカットオフ・フレケンシー,レゾナンスのほか,VCF モジュレーション関係のスイッチ/ボリュームがある。ENV は ADSR の4つのボリュームがある。

リア・パネル:

 リア・パネルにはアウトプット,ヘッドフォン,VCF コントロール,ペダル・ホールド,アルペジオ・クロック・インプットのジャック類とアウトプット・レベル・スイッチ,チューン・ボリュームがある。
