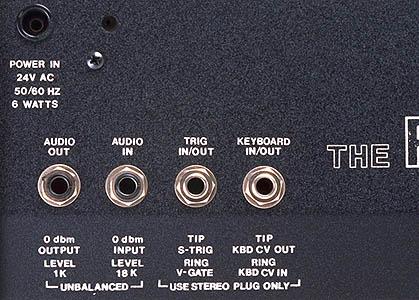

リア・パネル。オーディオ・アウト,外部オーディオ・イン(VCF の手前に信号がつながる)と CV/ゲートのイン/アウトがある。
CV/ゲートのイン/アウトにはステレオ・ジャックが使用されている。
ゲート・ジャックでは,S-トリガー/V-トリガーともに,インとアウトを兼ねており,鍵盤を押せばゲート信号が出てくるが,同じ端子に電圧をかけてやれば Rogue のコントゥア・ジェネレーターが作動する。
・CV/ゲートの規格は以下のとおり。
キーボード・コントロール電圧入力:1 V/Oct
キーボード・コントロール電圧出力:1 V/Oct
S-トリガー・イン:電圧が 0 V に落ちるとコントゥア・ジェネレーターが作動
S-トリガー・アウト:トリガー ON 時に電圧が 0 V に落ちる
V-トリガー・イン:最低 3 V でコントゥア・ジェネレーターが作動
V-トリガー・イン:トリガー ON 時に 10 V を出力
|
|
|
|
|
|
|
