  概要/仕様 :

概要:

楽器について

 1980 年に発表されたプログラマブル・リズム・マシン。それまでのリズム・マシンと違い,全てのリズム・パターンをユーザーが作ることができる。

 また,音色もタム,シンバル,ハンド・クラップ等ロック/ポップス系のユーザーに切望されていた音が多数搭載された。


当時の定価

 本体価格:15万円


仕様:

●記憶リズム数:

 ベーシック・リズム:A/AB/B × 12

 イントロ/フィル・イン: A/B × 4

●ステップ数/1 小節:

 1 ~ 32 ステップ

●リズム・トラック:

 64 小節×12 トラック(連続 768 小節)

●音源 & コントロール:

 バス・ドラム(BD):レベル,トーン,ディケイ

 スネア・ドラム(SD):レベル,トーン,スナッピー

 ロー・コンガ(LC)/ロー・タム(LT):レベル,チューニング

 ミッド・コンガ(MC)/ミッド・タム(MT):レベル,チューニング

 ハイ・コンガ(HC)/ハイ・タム(HT):レベル,チューニング

 クラベス(CL)/リム・ショット(RS):レベル,チューニング

 マラカス(MA)/ハンド・クラップ(CP):レベル

 カウベル(CB):レベル

 シンバル(CY):レベル,トーン,ディケイ

 オープン・ハイハット(OH):レベル,ディケイ

 クローズド・ハイハット(CH):レベル

 アクセント(AC):レベル

●コントロール,スイッチ & ボタン,モード・スイッチ:

  パターン・ライト - 1st パート,2nd パート,マニュアル・プレイ,リズム・トラック-プレイ,コンポーズ,パターン・クリア

 セレクト・スイッチ:

  インストルメント・セレクト,リズム・トラック 1 ~ 12

 クリア・ボタン:

  パターン・クリア,トラック・クリア,プリ・スケール・セット,ステップ・ナンバー・セット

 テンポ・ツマミ:

 ファイン・ツマミ:

 オート・フィル・イン・メジャー・セレクター:

  マニュアル/16/12/8/4/2

 ベーシック・リズム・スイッチ:

  1 ~ 12

 イントロ/フィル・イン・スイッチ:

  1 ~ 4

 ベーシック・バリエーション・スイッチ:

  A/AB/B

 ベーシック・バリエーション・インジケーター:

  A/B

 I/Fバリエーション・スイッチ:

  A/B

 スタート/ストップ・ボタン:

 タッピング・ボタン:

  タップ/イントロ・セット/フィル・イン・トリガ

 プリ・スケール・セレクター・スイッチ:

  1/2/3/4

 音源切替スイッチ:

  LC ⇔ LT,MC ⇔ MT,HC ⇔ HT,CL ⇔ RS,MA ⇔ CP

 マスター・ボリューム:

 電源スイッチ(インジケーター):

■接続端子:

 マスター・アウト:2

  Hi:6V p-p/1KΩ

  LOW:0.6V p-p/3KΩ

 マルチ・アウト:11

  BD,SD,LT(LC),MT(MC),HT(HC),RS(CL),CP(MA),CB,CY,OH,CH

 トリガ・アウト:3

  CB,CP(MA),AC(+ 15V,20 ms パルス)

 ペダル・スイッチ:2

  スタート/ストップ(DP-2)

  イントロ/フィル・イン(DP-2)

 シンクロ:1

  DIN コネクター(CSQ-600,MC-4 用):

   1:スタート/ストップ,2:GND,3:クロック

 イン ⇔ アウト切替スイッチ:1

●電源:

 100V,50/60Hz

 (メモリー・バックアップ UM-3 × 3)

●消費電力:

 8W

●寸法:

 508(W)×305(D)×105(H)mm

●重量:

 5 kg


パネル:

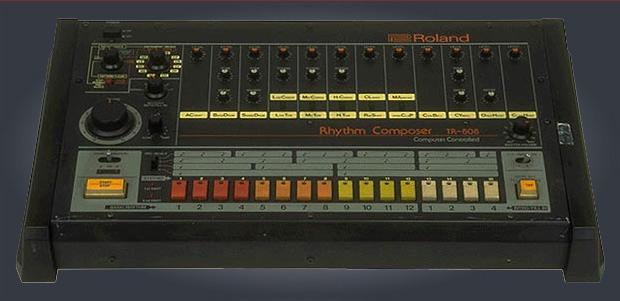

フロント・パネル:

  TR-808 のパネル・スイッチはモードにより色々な意味をもつように設計されている。

 パネル左からパターン・ライト・スイッチ,インストルメント・セレクト/リズム・トラック・セレクト,パターン・クリア,オート・フィル・イン・セレクト,各楽器のレベルとパラメーター・ボリューム,テンポ,テンポ・ファイン,マスター・ボリューム,ベーシック・バリエーション,スタート/ストップ,16 個のステップ・スイッチ,I/F バリエーション,タップ・スイッチが並んでいる。

リア・パネル:

 リア・パネルにはマスター・アウト(ハイ/ロー),11 種類のマルチ・アウト,3 つのトリガー・アウト,スタート/ストップとフィル・インのペダル・スイッチ・ジャック,DIN シンク・コネクター,シンク切り替えスイッチが並んでいる。
