概要：

楽器について

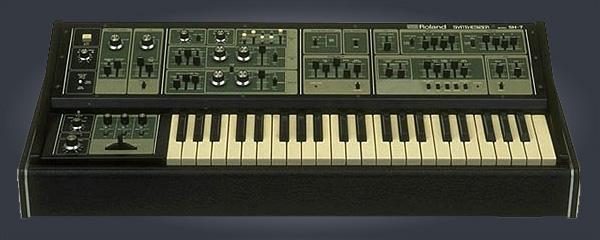

　1978 年に ROLAND から発表された 2 ボイス（切り替えで 1 ボイスにもなる）タイプのシンセサイザー。 ROLAND の SH シリーズの中では最上位機種にあたる。

当時の定価

　本体価格：23万9千円

仕様：

■鍵盤（44 鍵，3 - 1/2 オクターブ）

■VCO（Voltage Controlled Oscillator）：2

　VCO-1（A，B）上音（ 2 音時）

　VCO-2　　　　 下音（ 2 音時）

　VCO-1（A）フィート列合成

　フィート合成ボリューム

　　（32’，16’，8’，4’，2’各矩形波）：5

　コントロール

　　LFO モジュレーション：2

　　オート・ベンド・デプス：2

　　S／H モジュレーション：2

　　VCO レンジ（32’，16’，8’，4’，2’）：2

　　ウェーブ・フォーム（三角波，鋸歯状波，矩形波，パルス波）：2

　　パルス・ワイズ・モジュレーション（50％ ～ Min）：2

　　PWM モード・スイッチ（Env-1／Manual／LFO）：2

　　シンクロ・スイッチ（ON／OFF）：1

■VCO-2 チューニング（±700 セント以上）：1

■オート・ベンド

　ベンド・タイム（20 mSec ～ 700 mSec）：1

　ポラリティー切替スイッチ（プラス／マイナス）：1

■オーディオ・ミキサー（Audio Mixer）：1

　VCO-1（A）：1

　VCO-1（B）：1

　VCO-2：1

　Noise Generator：1

　Ring Modulator／Ext Signal：1

　Ring Mod／Ext 切替スイッチ：1

　オーバー・ロード表示 LED：1

■ノイズ・ジェネレーター（Noise Generator）：1

　ホワイト／ピンク切替スイッチ：1

■リング・モジュレーター（Ring Modulator）：1

　VCO-1（B）×VCO-2／Ext Sig

　VCO-2／Ext Sig 切替スイッチ：1

■ハイパス・フィルター（High Pass Filter）：1

　HPF カットオフ・フレケンシー（10 Hz ～ 10 KHz）：1

■VCF（Voltage Controlled Filter）：1

　VCF カットオフ・フレケンシー（5 Hz ～ 20 KHz）：1

　レゾナンス（0 ～ 自己発振まで）：1

　ENV-1 コントロールデプス：1

　ENV-1 ポラリティー切替スイッチ（プラス／マイナス）：1

　LFO／S＆H モジュレーション：1

　LFO／S＆H 切替スイッチ：1

　KYBD-CV／ペダルコントロール：1

　KYBD-CV／ペダルコントロール切替スイッチ：1

　VCO-2／Noise モジュレーション：1

　VCO-2／Noise 切替スイッチ：1

　エンベロープ・フォロワー：1

　エンベロープ・フォロワー・ポラリティー切替スイッチ（プラス／マイナス）：1

　外部入力表示 LED：1

■VCA（Voltage Controlled Amplifier）：1

　ホールドレベル：1

　LFO モジュレーション：1

　ENV-1／ENV-2 切替スイッチ：1

■エンベロープ・ジェネレーター（Envelope Generator）：2

　アタックタイム（最大 4 Sec）：2

　ディケイタイム（最大 8 Sec）：2

　サスティンレベル（0 ～ 100％）：2

　リリースタイム（最大 8 Sec）：2

　ゲート・トリガー選択スイッチ（Trig + Gate／Gate／LFO）：2

■S／H（Sample／Hold）：1

　サンプル・モード（鋸歯状波，三角波，ランダム）：1

　サンプル・タイム（13 mSec ～ 2 Sec）：1

　アウトプット・ラグ（0 ～ 2 Sec）：1

　サンプル・タイム表示 LED：1

■LFO（Low Frequency Oscillator）：1

　ウェーブ・フォーム（鋸歯状波，矩形波，サイン波）：1

　LFO レート（0．15 Hz ～ 25 Hz）：1

　サイン波ディレイ・タイム（0 ～ 3 Sec）：1

　キー・トリガー・スイッチ（ON／OFF）：1

　LFO レート表示（LED）：1

■コントローラー

　ポルタメント（0 ～ 3 Sec）：1

　ポルタメント・モード（Down，Normal，Up）：1

　トランスポーズ（L，M，H）：1

　トータル・ボリューム：1

　ベンダー・レバー：1

　ベンダー・センシティビティー（VCO，VCF，VCA）：3

　CV／OFF／LFO 切替スイッチ：3

■トータル・チューニング（±300 セント以上）：1

■キー・モード・スイッチ（One Note／Two Note／Ext or S／H）：1

■接続端子

　アウトプットジャック（標準 - 18 dBm／- 6 dBm／+ 6 dBm）：1

　アウトプットレベル切替スイッチ（L／M／H）：1

　ヘッドフォンジャック（8Ωステレオ用）：1

　ヘッドフォンレベル切替スイッチ（L／M／H）：1

　ペダル・コントロール・ジャック：1

　外部入力ジャック（標準 0 dBm／- 18 dBm／- 43 dBm）：1

　外部入力感度切替スイッチ（L／M／H）：1

　外部トリガー信号入力ジャック：1

　外部コントロール電圧入力ジャック（1V／1 oct）：1

　外部ゲート電圧入力ジャック（+ 7．5V で ON）：1

　キーボード電圧出力ジャック（1V／1 oct）：1

　キーボード・ゲート出力ジャック（OFF 時 0V，ON 時 14V）：1

■消費電力22W

　外形寸法：870mm（W）×400mm（D）×190mm（H）

　重量：15．5 kg

　付属品：2．5 m接続コード

パネル：

フロント・パネル：

　SH-7 のフロント・パネルは左からトータル・チューニング＆モードスイッチ，サンプル／ホールド，LFO ，VCO ，リング・モジュレーター，ノイズ・ジェネレーター，ミキサー，ハイパス・フィルター，VCF ，エンベロープ・ジェネレーター，VCA に分かれ，また鍵盤の左側にはベンダー等のコントローラーがついている。

　トータル・チューニング＆モードスイッチには電源スイッチ，チューニング・ボリューム，キーボード・モードのスイッチがあり，1 ボイス／2 ボイスのモードが切り替えられる。

　サンプル／ホールドにはサンプリング・ソースの切り替えスイッチ，サンプル・タイム，アウトプット・ラグ（サンプリングCV 用のポルタメント）がある。

　VCO には VCO-1（A），VCO-1（B），VCO-2 とオート・ベンドがある。VCO-1（B）と VCO-2 は同じもので，それぞれウェーブ・フォーム・セレクト，レンジ，VCO モジュレーションのボリュームやパルス・ワイズ関係のスイッチ／ボリューム，そして VCO-1 と 2 のシンク・スイッチがある。VCO-1（A）は VCO-1（B）のサブ・オシレターで，32’から 2’までの矩形波をミックスできる。

　リング・モジュレーターには VCO-1 とモジュレーションをかける信号のセレクト・スイッチが，ノイズ・ジェネレーターにはホワイト／ピンクのノイズ切り替えスイッチが，ミキサーには VCO／リング・モジュレーター／ノイズの信号のボリュームが，ハイパス・フィルターにはカットオフ・フレケンシーのボリュームがある。

　VCF にはカットオフ・フレケンシーとレゾナンス，そしてそれらをコントロールする信号ソースの切り替えスイッチとモジュレーションの深さを決めるボリュームがある。

　エンベロープ・ジェネレーターは 2 つあり，それぞれ通常の ADSR の 4 つのボリュームとエンベロープ・ジェネレーターのトリガー・モードの切り替えスイッチがある。

　VCA にはホールド・ボリューム，LFO モジュレーションのデプス・ボリュームとエンベロープのセレクト・スイッチがある。

リア・パネル：

　リア・パネルにはアウトプット・ジャックやヘッドフォン・ジャックの他，VCO-1 ，2 の調整用ボリューム（通常はいじれないようにフタがしてある）や，CV／ゲート／トリガー関係のイン／アウト，外部入力ジャック，VCF 用のペダル・ジャックが並んでいる。
