概要：

楽器について

　1981 年に発表されたデジタル・シーケンサー。1977 年に発表された MC-8 の使い勝手を大幅に改良し， System-100M などに合わせたミニ・ジャック仕様として発売された。データ入力の考え方が MC-8 と異なったため，両方を使い分けることはほとんど不可能だった。

当時の定価

　MC-4 A：33万円（16KByte）

　MC-4 B：43万円（48KByte）

　MTR-100：17万円（デジタル・カセット）

　OM-4：12万円（32 KByte RAM キット）

仕様：

●メモリー容量：

　MC-4 A：16 Kbyte（約 3900 音）

　MC-4 B：48 Kbyte（約 12000 音）

●出力：

　4 チャンネル：

　　CV - 1（0V ～ 10．42V ，125 ステップ，83．3mV／ステップ）：4

　　CV - 2（0V ～ 10．42V ，125 ステップ，83．3mV／ステップ）：4

　　GATE（OFF：0V，ON：12V）

　　MPX（OFF：0V，ON：12V）

●入力：

　テン・キー（0 ～ 9）

　エンター／スタート

　メジャー・エンド／ストップ・コンティニュー

　バック・ステップ／トータル・ステップ／-

　フォワード・ステップ／ステップ・エラー／+

　シフト

　インサート

　デリート

　コピー（トランスポーズ）

　リピート

　カーソル（←，→）

●鍵盤入力：

　CV（0 ～ 10．42V）

　GATE（2．5V 以上）

　キャリブレーション・ツマミ

●シフト・マップ：

　0：メモリー残量（％）

　1：CV 1

　2：ステップ・タイム

　3：ゲート・タイム

　4：CV 2

　5：MPX

　（6：ステップ・タイムを参照しながらゲート・タイムを入力。ゲート・タイム入力時のみ）

　7：CV 1 + ゲート

　8：ゲート・リライト

　9：チューン

●モード：

　セレクター（EDIT／PLAY／CMT）

●トータル・チューン：

　調節ツマミ（±100 セント）

●テンポ：

　テンポ・ツマミ（- 50％ ～ + 100％）

●テンポ・CV：

　インプット（0V ～ 10．42V）

●サイクル・スイッチ：

●シンクロ：

　セレクター（DIN／INT／TAPE．EXT）

●DINシンクロ：

　DINコネクター

　セレクター（INPUT／OUTPUT）

●EXTシンクロ：

　インプット（2．5V 以上）

　アウトプット（0V ～ 5V）

●CMT／TAPEシンクロ：

　インプット

　アウトプット

●外部コントロール：

　スタート（OPEN または 2．5V 以上のパルス）

　ストップ（OPEN または 2．5V 以上のパルス）

●外形寸法：

　471（W）×348（D）×124（H）mm

●重量：

　6．1 kg（MC-4 A）

　6．3 kg（MC-4 B）

●消費電力：

　25W

　MC-4 B は MC-4 A にオプション・ボード OM-4 を付加したもので，専用デジタル・カセット MTR-100 用の接続コネクタがついています。

パネル：

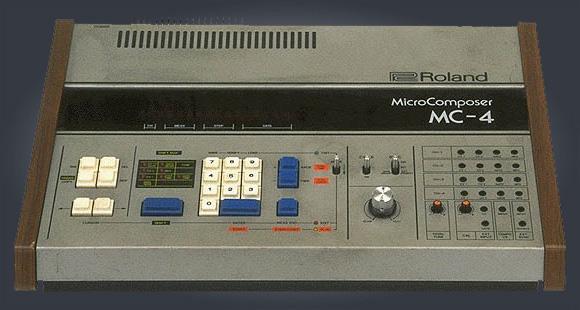

フロント・パネル：

　先に発売された MC-8 に比べ， MC-4 のフロント・パネルは簡略化されている。これはシフト・キーやモード・キーをつけることにより，1 つのボタンに複数の意味をもたせるようにしたためである。

　パネルには上部にデータ・ディスプレイ，下部にはテン・キーを中心に各種ボタンが並んでいる。

　左上には，インサート，デリート，コピー，リピート・ボタンが，左下にはカーソル・コントロール・ボタンが，中央にはシフト・キー，テン・キー，バック，フォワード・キーや，モード・スイッチが配置されている。その右にはテンポ／シンク関係のボリューム，スイッチが並んでいる。

　一番右側には 4 チャンネル分の CV／ゲート，MPX の出力と，コントロール関係のイン／アウト端子が並んでいる。

リア・パネル：

　リア・パネルには電源スイッチのほかに，DIN シンク，テープ・シンクのイン／アウト，スタート，ストップの外部コントロール・ジャックと，オプションのデジタル・カセット MTR-100 のコネクターがある（デジタル・カセット用コネクターは MC-4 Bのみ装備）。
