ｂ：色々なシンセの Envelope Generator のパネルを見てみる：
以下に何種類かのシンセの Envelope Generator 部分のパネルを解説する。

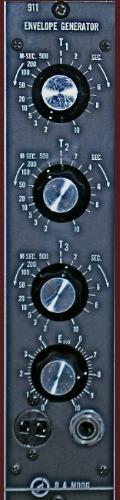

Moog IIIc の Envelope Generator パネル：

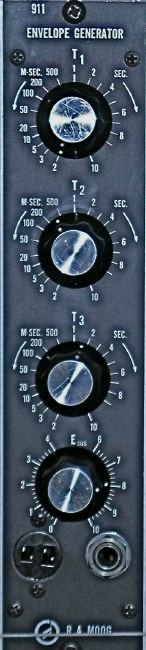

Moog IIIc のEnvelope Generatorパネル
・Moog IIIc の 911 Envelope Generator。
・この Envelope Generator では Attack、Decay と言う言葉は使われていない。まだ、そういった概念が出来る以前の製品であったためである。
・各ボリュームの意味は以下の通り。
T1 ＝ Attack
T2 ＝ Decay
T3 = Release
E = Sustain
・現在一般的な Envelope Generator とは Release（T3）と Sustain（E）の並びが逆なので、使用する場合には注意が必要。
・Gate 信号には S-Trig のシンチ／ジョーンズの端子が使われ、出力は標準プラグになっている。
・Release と次の音の出始め（T1 or T2）に微妙な関係があり（ちょっと言葉では表現しにくい）、冨田勲のアルバムに出て来る口笛の音の音量カーブが特徴的なのは、この 911 の特性によるのではないかと考えられる。
Arp Odyssey の Envelope Generator パネル：

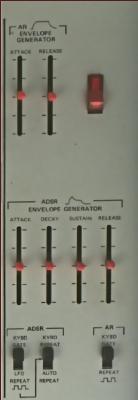

Arp Odyssey のEnvelope Generatorパネル
・ Arp Odyssey には ADSR と AR の２つの Envelope Generator が搭載されている。
・ADSR と AR は下のスイッチで、どのように動作させるかを選ぶ事ができる。
・ADSR の左側のスイッチが、KYBD GATE になっていると、鍵盤からの Gate 信号で ADSR が動作する。
・もし、ADSR 左側のスイッチが LFO REPEAT になっていた場合、その右にあるリピートモードのスイッチの選択によって動作が変わる。右側のスイッチが KYBD REPEAT になっていた場合、ADSR は鍵盤を押している間、LFO で設定した速度で動作する。鍵盤から手を離せば ADSR は停止する。右側のスイッチが AUTO REPEAT になっていた場合には、鍵盤から手を離しても常に LFO の信号で ADSR が動作する。
・AR のリピートモードのスイッチは ADSR の物より簡単で、KYBD GATE なら鍵盤を押した時に AR が動作し、REPEAT なら LFO の信号で AR が動作する。
・他の場所でも述べているが、この Arp Odyssey のリビジョン１（白パネル）の ADSR は、立ち上がりが微妙にディレイするという特徴があり、それが独特のサウンドとなっている。以下に掲げる２枚のアルバムのシンセベースサウンドはリビジョン１の Arp Odyssey でなければ絶対に出ない音である。
Roland SH-7 の Envelope Generator パネル：

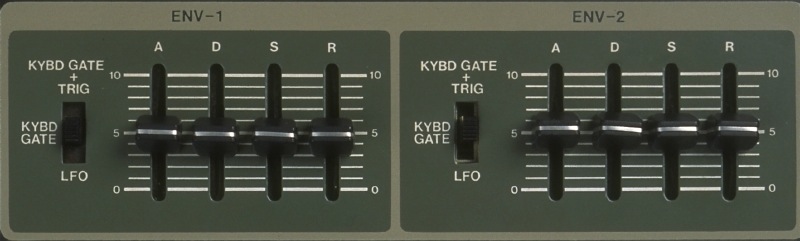

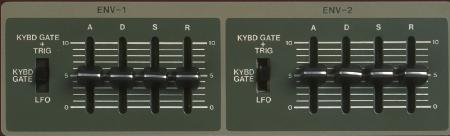

Roland SH-7 のEnvelope Generator パネル
・Roland SH-7 の Envelope Generator。全く同じ２つの Envelope Generator が搭載されている。
・モードのスイッチは KYBD GATE + TRIG、KYBD GATE、LFO となっている。LFO では鍵盤を押している間だけ Envelope Generator が LFO の信号で動作する。
Roland System-100M の Envelope Generator パネル：

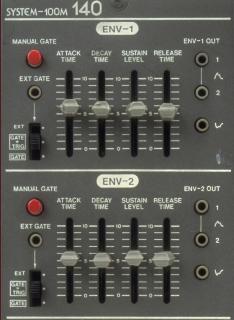

Roland System-100M のEnvelope Generator パネル
・Roland System-100M の 140 モジュールの Envelope Generator。全く同じ２つの Envelope Generator が搭載されている。
・モードのスイッチは KYBD GATE + TRIG、KYBD GATE、EXT となっている。EXT では外部からの Gate 信号で Envelope Generator が動作する。
・MANUAL GATE は押すと、押している間だけ Envelope Generator が動作する。パッチングのテストの時や鍵盤を使わない効果音を作るような時に便利。
・出力は、通常の極性のものが２つ、プラスマイナスの極性を反転させたものが１つある（これも結構便利）。
Roland System-700 の Envelope Generator パネル：

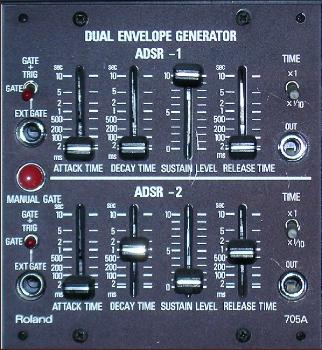

Roland System-700 のEnvelope Generator パネル
・Roland System-700 の 705A モジュールの Envelope Generator。２つの Envelope Generator が搭載されている。
・モードのスイッチは KYBD GATE + TRIG、KYBD GATE、EXT GATE となっている。EXT GATE では外部からの Gate 信号で Envelope Generator が動作する。
・MANUAL GATE は押すと、押している間だけ両方の Envelope Generator が動作する。パッチングのテストの時や鍵盤を使わない効果音を作るような時に便利。
・TIME は ATTACK、DECAY、RELEASE の時間を 1/10 にする事ができる。一般的な音作りには 1/10 にセットするのが便利。
Korg Minikorg-700S の Envelope Generator パネル：

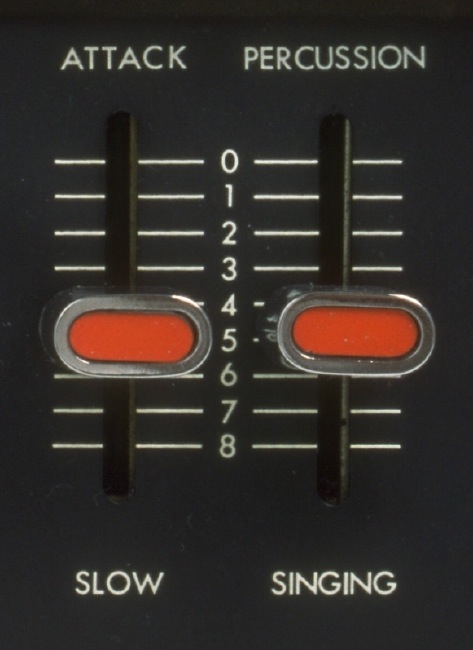

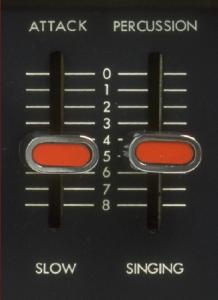

Korg Minikorg-700 のEnvelope Generator パネル
・Korg Minikorg-700 の Envelope Generator。非常に単純化されている。
・左側 Attack のボリュームは上げると Attack Time が短く、下げると長くなる。
・右側の PERCUSSION / SINGING のボリュームは、上げると Decay Time が短くなり、下げると Decay Time が長くなりつつ Sustain レベルが上がり、オルガン系のサウンドになる。
・なお、Release を付けるためには本体中央部にある SUSTAIN というスイッチをオンにする。まだシンセサイザー黎明期だったため、Sustain と Release の名称が混在していた。
|
