ｂ：色々なシンセの LFO のパネルを見てみる：

　以下に何種類かのシンセの LFO 部分のパネルを解説する。

Moog Liberation の LFO パネル：

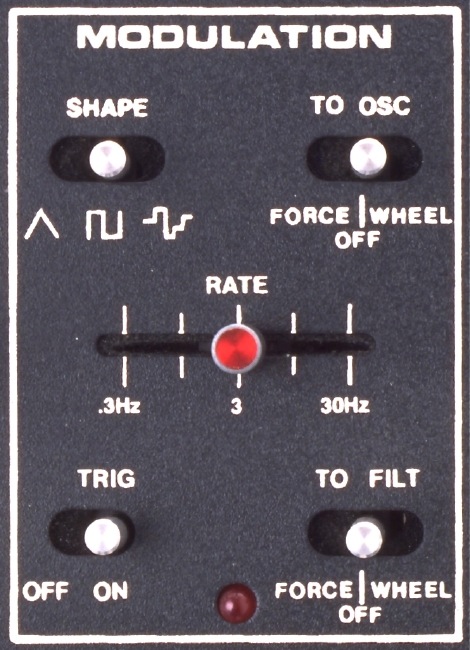

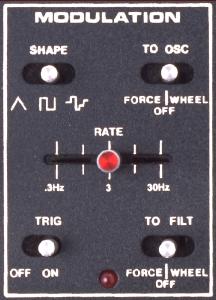

Moog Liberation のLFO パネル

　・Moog Liberation の LFO パネルで、表記は MODULATION になっている。Liberation はショルダーキーボードなので、独自の機能がある。

　・SHAPE は波形セレクトで三角波、矩形波、ランダムの３つが選べる。ランダムでは LFO の発振周波数に合わせてランダムな電圧が出力される。

　・RATE は LFO の発振スピードで 0.3Hz 〜 30Hz まで可変。

　・TRIG は ON にすると、鍵盤を弾くごとに LFO はリセットされ波形は最初の位置から再スターする。

　・TO OSC には FORCE / OFF / WHEEL の３つのポジションがある。FORCE はキーボードを押し込む強さによってモジュレーションの深さを調整する。TO OSC が FORCE にあった場合、演奏中に鍵盤を深く押し込むと、その度合いに応じてモジュレーションが VCO にかかる。

　・TO OSC を WHEEL にしている場合には、ネック部分にあるホイールを上げると VCO にモジュレーションがかかる。

　・TO FILT は上記の TO OSC と同様だが信号の行き先が VCF になる。FORCE ならキーボードを押し込む強さ、WHEEL ならホイールを上げた度合いに応じてモジュレーションの電圧が VCF に送られる。

　・中央下部の LED は LFO の発振スピードが視認できる。

Roland SH-7 の LFO パネル：

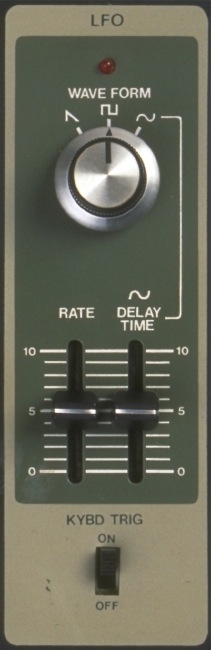

Roland SH-7 のLFO パネル

　・Roland SH-7 の LFO。WAVE FORM で選べるのは鋸歯状波、矩形波、サイン波の３種類。

　・サイン波を選んだ時のみ DELAY TIME で LFO の電圧が徐々に送り先にかかって行く。

　・その他は KYBD TRIG、RATE、発振周波数確認用の LED が付いている。

Roland System-100M の LFO パネル：

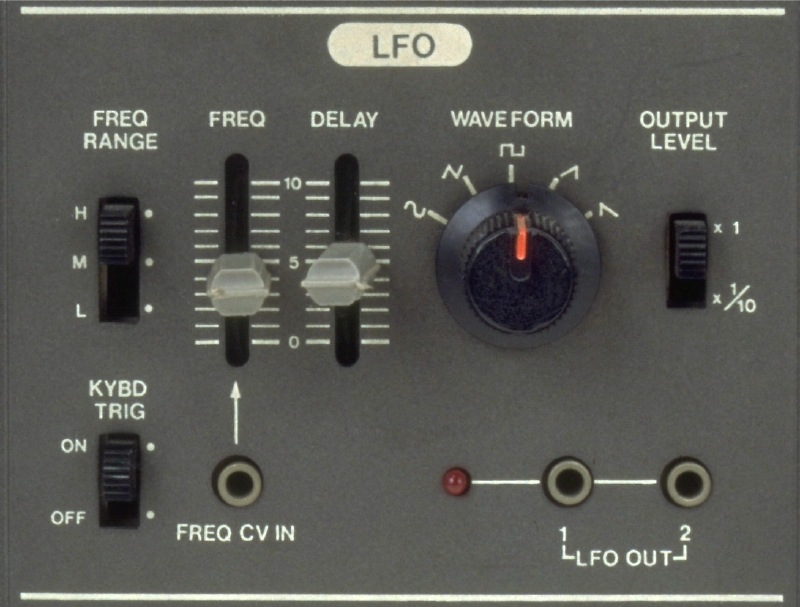

Roland System-100M のLFO パネル

　・Roland System-100M の 140 または 150 のモジュールにある LFO。

　・FREQ CV IN により、外部からの電圧制御も可能な VCLFO である。

　・FREQ RANGE のスイッチにより、発振周波数の帯域を H / M / L の３つから選べる。

　・WAVEFORM はサイン波、三角波、矩形波、鋸歯状波２種と豊富。ただしパルスワイズのコントロールはできない。

　・OUTPUT LEVEL は出力電圧の幅を調整する。一般的なビブラート効果には x1/10 を、LFO のアウトを Gate 信号として使用したい場合などには x1 を使用する。

　・その他、KYBD TRIG、DELAY、２つの LFO OUT、発振周波数確認用 LED がある。

Roland System-700 の LFO パネル：

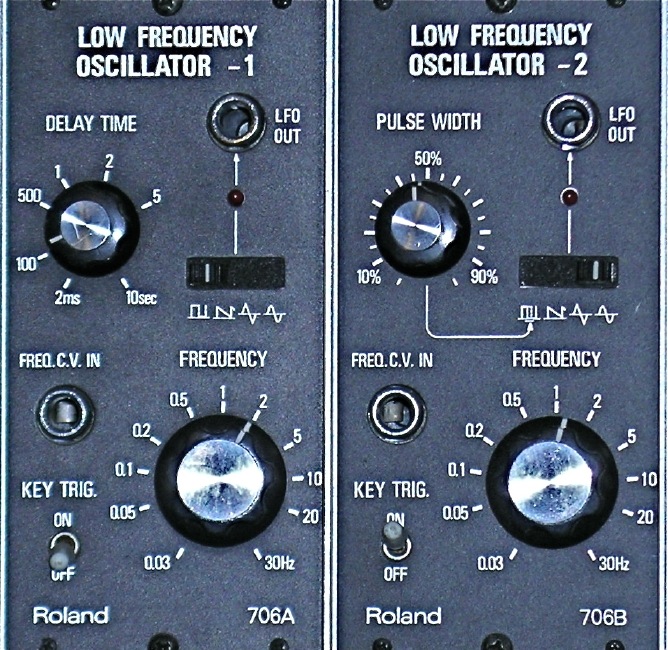

Roland System-700 のLFO パネル

　・Roland System-700 のモジュール 706 シリーズの LFO。

　・System-700 には２つのタイプの LFO と、同じ機能で内部結線のないものがある（写真の LFO は内部結線があるタイプ）。

　・左側のタイプの LFO には DELAY TIME があり、PULSE WIDTH がない（矩形波のみ）。右側のタイプの LFO には PULSE WIDTH がある代わりに DELAY TIME がない。

　・２つのタイプの違いはそれだけで、あとは同じ。

　・DELAY TIME は 2ms〜10secまで。外部 CV IN の FREQ. C.V. IN、KEY TRIG.、FREQUENCY、発振周波数確認用 LED、WAVEFORM は矩形波、鋸歯状波、三角波、サイン波、またはパルス波、鋸歯状波、三角波、サイン波、PULSE WIDTH はパルス幅を 10%〜90% まで可変できる。

　・パルスワイズの外部コントロールはできない。
