ｂ：色々なシンセの VCA パネルを見てみる：

　以下に何種類かのシンセの VCA 部分のパネルを解説する。

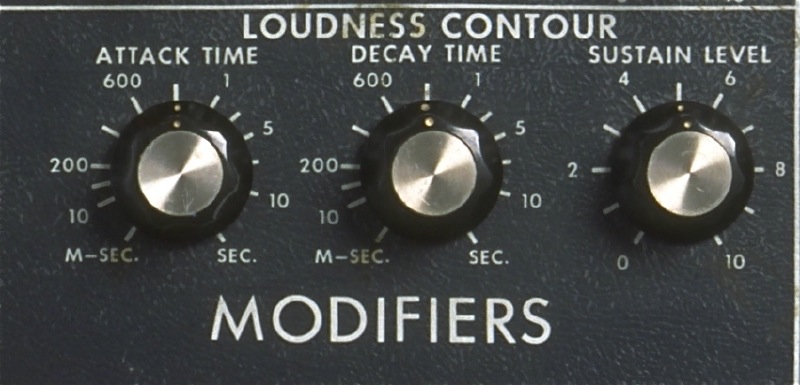

Minimoog の VCA パネル：

Minimoog の VCA パネル

　・Minimoog では VCA という表記はなく、LOUDNESS CONTOUR となっており、Envelope Generator が搭載されている。

　・VCF と同じく ATTACK TIME、DECAY TIME、SUSTAIN LEVEL の３つのボリュームがある。

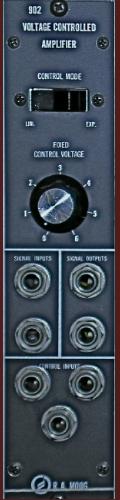

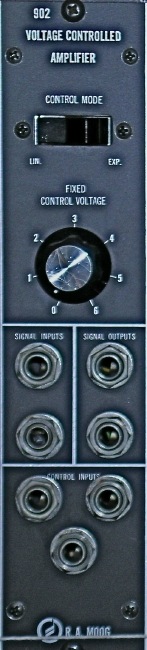

Moog IIIc の VCA パネル：

Moog IIIc の VCA パネル

　・Moog IIIc の 902 VCA。

　・CV in は下部に３つ。Audio in/out は、SIGNAL INPUTS/OUTPUS という表記で２つずつある。

　・Initial Gain は FIXED CONTROL VOLTAGE となっている。

　・VCA の特性切り替えは CONTROL MODE のスイッチで行う。LIN. が Linear、EXP. が Exponential である。



Octave Cat の VCA パネル：

Octave Cat の VCA パネル

　・ Octave Cat では VCA を２つある Envelope Generator（ADSR、AR）のいずれか、または BYPASS からスイッチで選択できる。BYPASS にすると、VCA は開きっぱなしになり鍵盤を押さなくても音が出続ける。

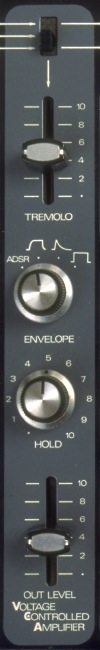

Roland SH-3A の VCA パネル：

Roland SH-3A の VCA パネル

　・Roland SH-3A の VCA は ENVELOPE のスイッチで、CV を ADSR（Envelope Generator）、ストリングス系のゆっくりしたカーブ、ピアノ系の鋭いカーブ、ゲート（キーを押すとすぐに VCA が開き、キーを押している間ずっと VCA が開き続け、キーから手を離すとすぐに VCA が閉じる）の４つが選べる。ストリングス系／ピアノ系のカーブはプリセットで微調整する事は出来ない。

　・Initial Gain は HOLD と呼ばれるボリュームになっている。

　・TREMOLO は２つの LFO からの信号、鋸歯状波／矩形波／サイン波の３つから選ぶ事ができる。

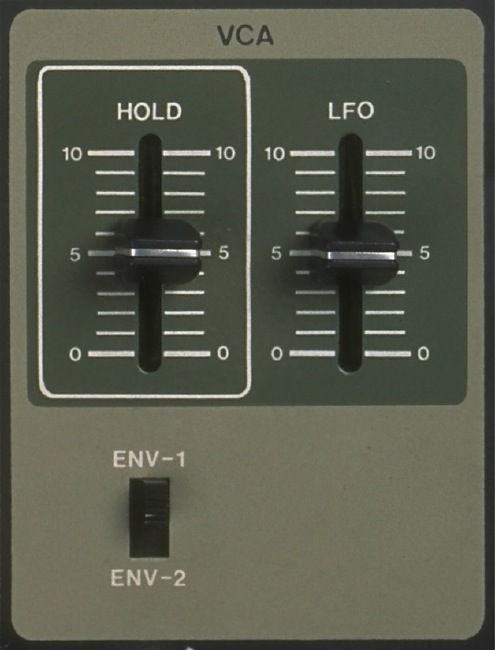

Roland SH-7 の VCA パネル：

Roland SH-7 の VCA パネル

　・Roland SH-7 の VCA は スイッチで ENV-1、ENV-2 の２つの Envelope Generator のいずれかを選択する事ができる。

　・Initial Gain は HOLD というボリュームになっている。

　・LFO は LFO セクションで選択したは波形で VCA にモジュレーションがかけられる。

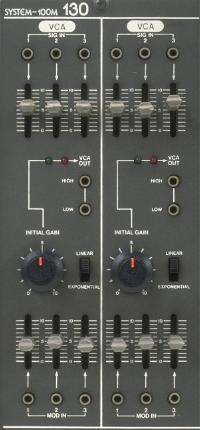

Roland System-100M の VCA パネル：

RolandSystem-100M のVCA パネル

　・Roland System-100M の VCA モジュール 130 には２つの VCA が搭載されている。

　・INITIAL GAIN のボリューム、LINER／EXPONENTIAL の切り替えスイッチがあり、オーディオ信号の入力は上部に SIG IN が３つ、CV in は下部に MOD IN が３つある。

　・VCA の出力は HIGH、LOW の２つのレベルがあり、緑と赤の LED はオーバーロード表示用である。

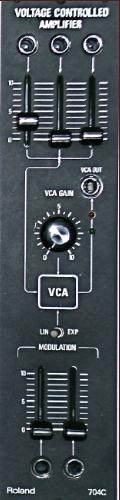

Roland System-700 の VCA パネル：

RolandSystem-700 のVCA パネル

　・Roland System-700 の VCA モジュール（写真は 704C）。

　・Initial Gain は VCA GAIN と表記。LINER／EXPONENTIAL の切り替えスイッチがあり、オーディオ信号の入力は上部に SIG IN が３つ、CV in は下部に MODULATION が２つある。

　・VCA の出力には緑と赤のオーバーロード表示 LED がある。
