ｂ：色々なシンセの Sample & Hold のパネルを見てみる：

　以下に何種類かのシンセの Sample and Hold 部分のパネルを解説する。

Roland SH-3A の Sample and Hold パネル：

Roland SH-3A のS/H パネル

　・Roland SH-3A の Sample and Hold のパネル。表記は SAMPLER。

　・MODE で三角波、鋸歯状波２種類、RANDOM のいずれかを選択すると S/H がスタートする。LEVEL では出力される電圧の幅を、SAMPLE TIME では Clock の早さをコントロールする。

　・S/H のアウトは VCO と VCF に固定で送られる。このため、VCF だけに S/H の電圧を送って効果を出すといった事は出来なかった。

三角波／鋸歯状波／ランダムのサンプル＆ホールド・サウンド

Roland SH-7 の Sample and Hold パネル：

Roland SH-7 のS/H パネル

　・Roland SH-7 の Sample and Hold のパネル。表記は SAMPLE/HOLD。

　・MODE で鋸歯状波、三角波、RANDOM の３つの波形が選択可。SAMPLE TIME では Clock の早さをコントロール、OUTPUT LAG は S/H 出力に対するポルタメント・タイムの設定（キーボード側のポルタメントとは別にかけられる）。

　・この機種の S/H はトリガ信号が Envelope Generator に送られないため、S/H の動作と ADSR のカーブが無関係になってしまう。これ使いやすいんでしょうか？



Roland System-100M の Sample and Hold パネル：

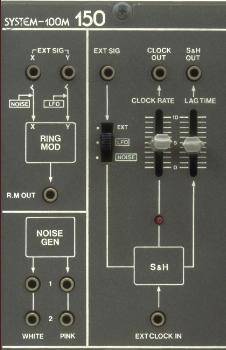

Roland System-100M のS/H パネル

　・Roland System-100M の 150 モジュールにある Sample and Hold のパネル（写真右半分）。表記は S&H。

　・このモジュールには S/H の他に RING MODULATOR、NOISE GENERATOR、LFO が搭載されており、S/H には Noise と LFO の信号が内部結線されている。

　・左側のスイッチで Sample in に送るソース信号が選択できる。LFO、NOISE は内部接続されており、EXT の場合 EXT SIG につながれた信号がソースとなる。

　・CLOCK RATE は内蔵クロックのスピード調整で、これを使用した場合には CLOCK OUT から Gate 信号が出力されるので、この信号を Envelope Generator 等に送って使用する。外部の Clock で S/H を起動する場合には EXT CLOCK IN に Gate 信号を送ってやる。

　・S&H OUT は S/H の出力で、その下にある LAG TIME は出力にかけるポルタメントの時間を調整する。

Roland System-700 の Sample and Hold パネル：

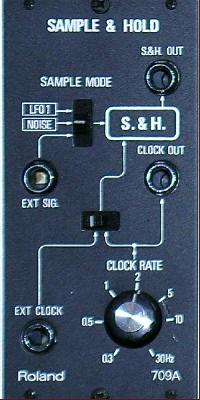

Roland System-700 のS/H パネル

　・Roland System-700 の 709A Sample and Hold のパネル。表記は S.&H.。

　・このモジュールの他に内部結線のないタイプもある。

　・SAMPLE MODE のスイッチで Sample in に送るソース信号が選択できる。LFO、NOISE は内部接続されている。外部信号を使用したい場合には EXT SIG に信号を送る。

　・CLOCK RATE は内蔵クロックのスピード調整で、これを使用した場合には CLOCK OUT から Gate 信号が出力されるので、この信号を Envelope Generator 等に送って使用する。外部の Clock で S/H を起動する場合には中央のスイッチを切り替え EXT CLOCK に Gate 信号を送ってやる。
